물집 포장 기계에서 아이 마크 추적을 조정하는 방법

ALU 포일의 눈 자국은 매력적인 트랙션 후 광전 스위치로 추적 할 수 있습니다. 세트로 감지 된 아이 마크가있는 경우 여행 범위는 남아 있습니다. 그러나 그렇지 않다면, 여행 범위는 정확한 아이 마크 추적을 보상 할 수 있습니다.

1. 디버깅

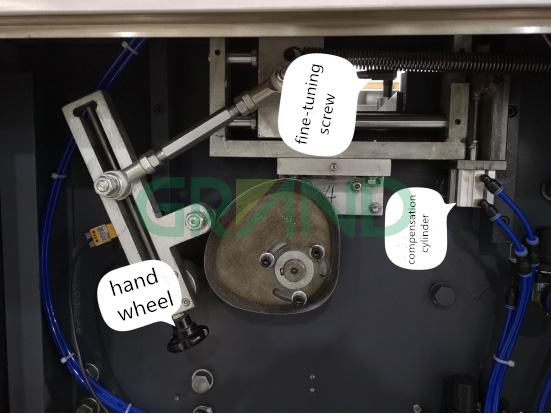

1) 물집 크기 제어를위한 금형을 조정하고 두 눈 자국 (또는 재료 다이어그램 참조) 사이의 범위를 기준으로 크기를 결정하십시오. 핸드 휠을 위로 돌려 물집을 연장하거나 하향으로 돌리기 위해 아래로 돌릴 수 있습니다.

2) 물집 조정 후 추적 스위치를 켜고 ALU 호일의 눈 자국으로 정렬하십시오.

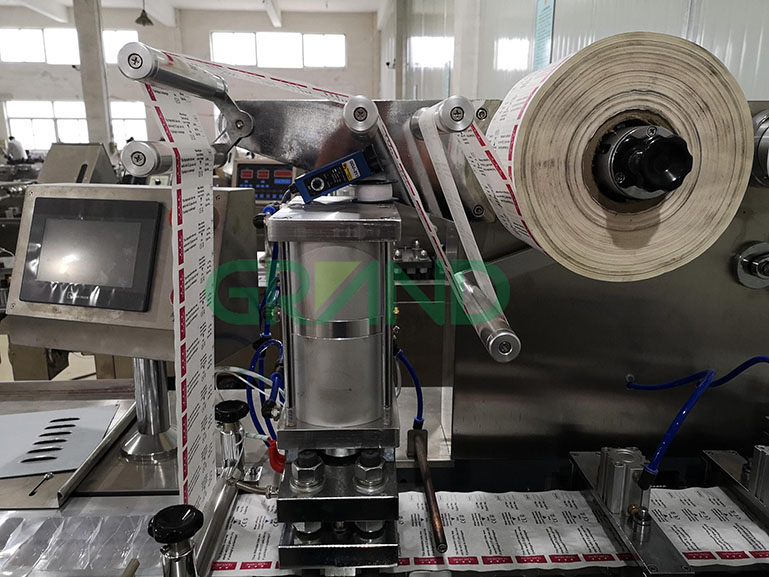

다음 그림에서 볼 수 있듯이 호일 ALU는 왼쪽으로 당겨지고 센서는 눈 마크의 왼쪽을 추적합니다.

← ← ←

ALU 호일 모션 방향

아이 마크 추적의 감도를 조정하는 데 사용할 수있는 작은 검은 색 버튼이 있습니다. 기계는 ALU 호일을 당기고 눈 마크가 감지 될 때 표시기가 빨간색으로 변하고 눈 마크를 당기면 녹색으로 변합니다. 빨간색과 녹색을 대체하지 않으면 센서 감도가 올라야 함을 나타냅니다.

3) 작동 중에, 아이 마크 추적 스위치를 기반으로 커서가 앞으로 오프셋되면 트랙션 범위가 너무 길고 연산자가 나사를 안쪽으로 미세 조정할 수 있습니다. 그렇지 않으면 연산자는 나사를 바깥쪽으로 미세 조정할 수 있습니다.

4) 조정 후 커서 추적 위치를 관찰하고 보상이 적절한 지 확인하십시오. (정방향 또는 후진 편차는 보상 실린더에 의해 자동으로 결정됩니다. 실린더는 눈 마크를 앞으로 끌어 당기고 물집을 길게하거나 눈 마크를 뒤로 당기고 물집을 단축합니다.)

5) PLC 프로그램은 공장에서 디버깅됩니다.

이 조정 방법은 실제로 전기 추적 장치와 함께 설치된 다른 포장 기계의 아이 마크 추적에 적합합니다. 물집 포장 기계 위와 같이 언급되었습니다.
