자동 캡슐 충전기 : 기계 소개 매뉴얼

번호 검색 :217     저자 :사이트 편집기     게시: 2018-08-20      원산지 :강화 된

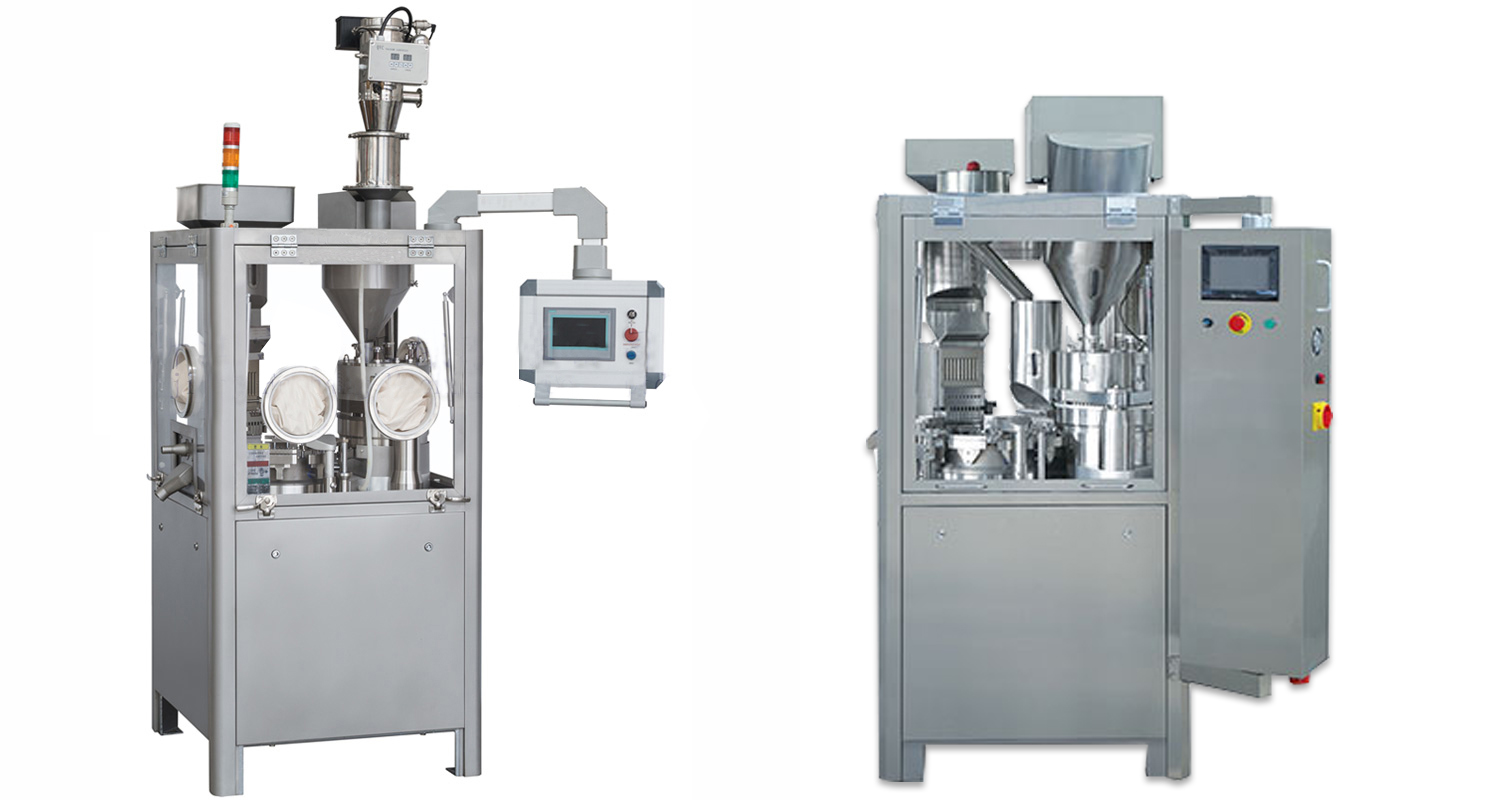

캡슐 충전기

작동 원리

캡슐 충전 기계 작동 원리

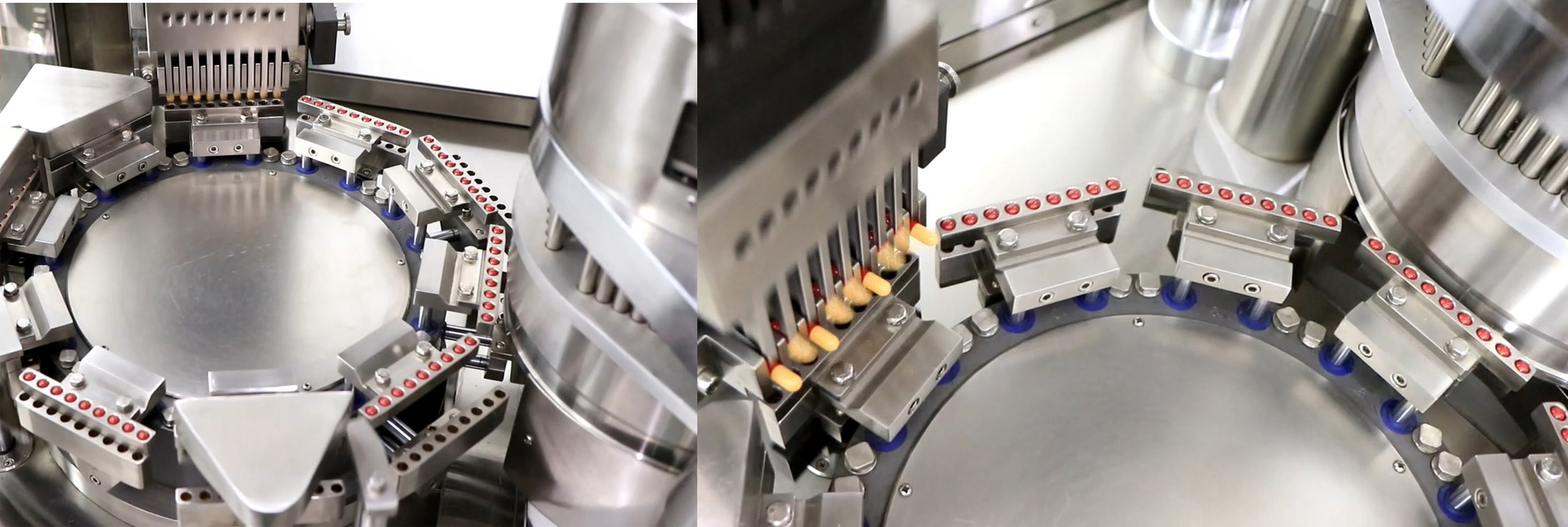

회전 테이블

Turn 테이블 (세그먼트 및 세그먼트 홀더)에 정확한 설계가 적용됩니다. 회전 테이블은 인덱스 이동에 의해 회전됩니다. 직선 베어링의 사용으로 세그먼트의 정밀도가 향상됩니다.

캡슐 충전기 회전 테이블


닫기 & ​​amp; 방출

캡슐 폐쇄 및 배출 어셈블리는 쉽게 탈부착이 가능하도록 설계되었습니다. 이렇게하면 유지 보수 및 청소가 사용자에게 매우 편리합니다. 방전 부분은 캡슐 방전 중에 와류를 방지하도록 설계되었습니다.

캡슐 충전 기계 폐쇄 및 배출

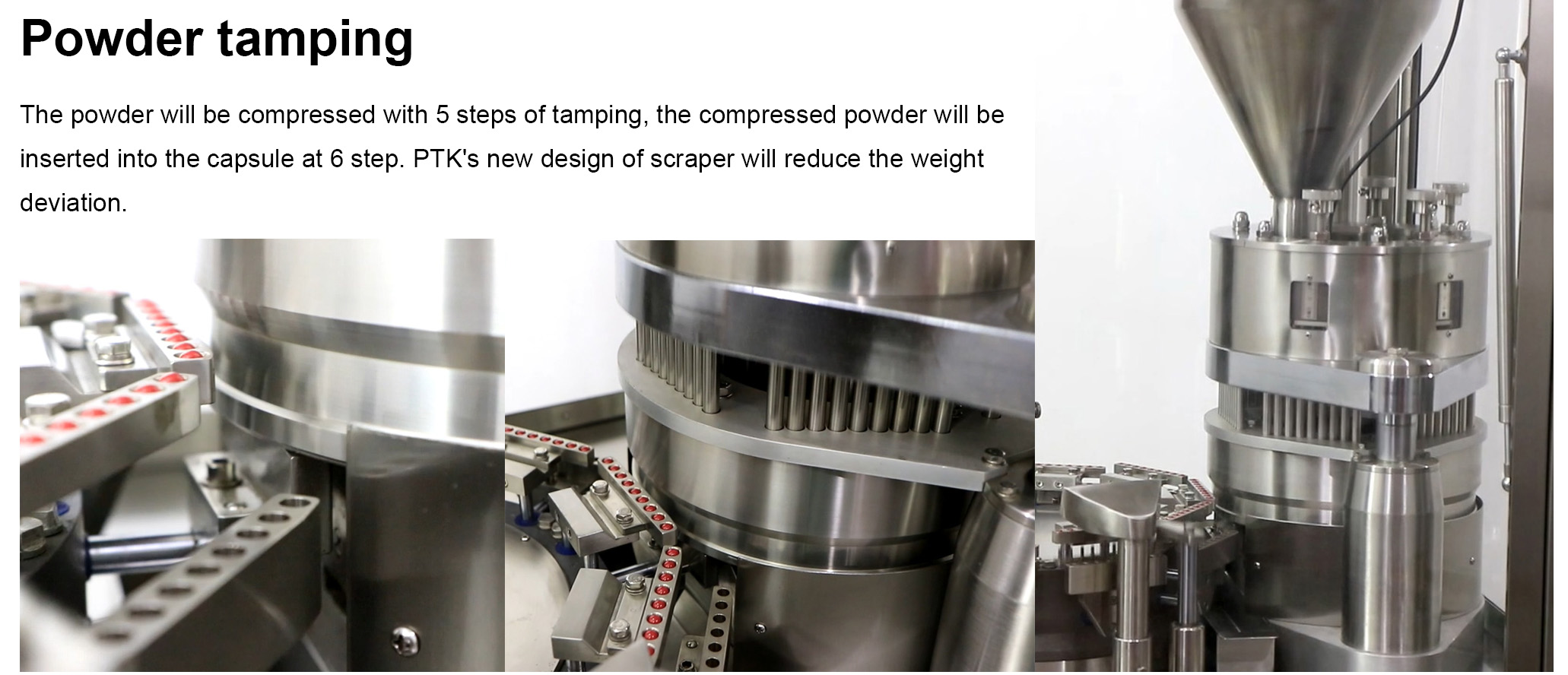

캡슐 채우는 기계 분말 탬핑

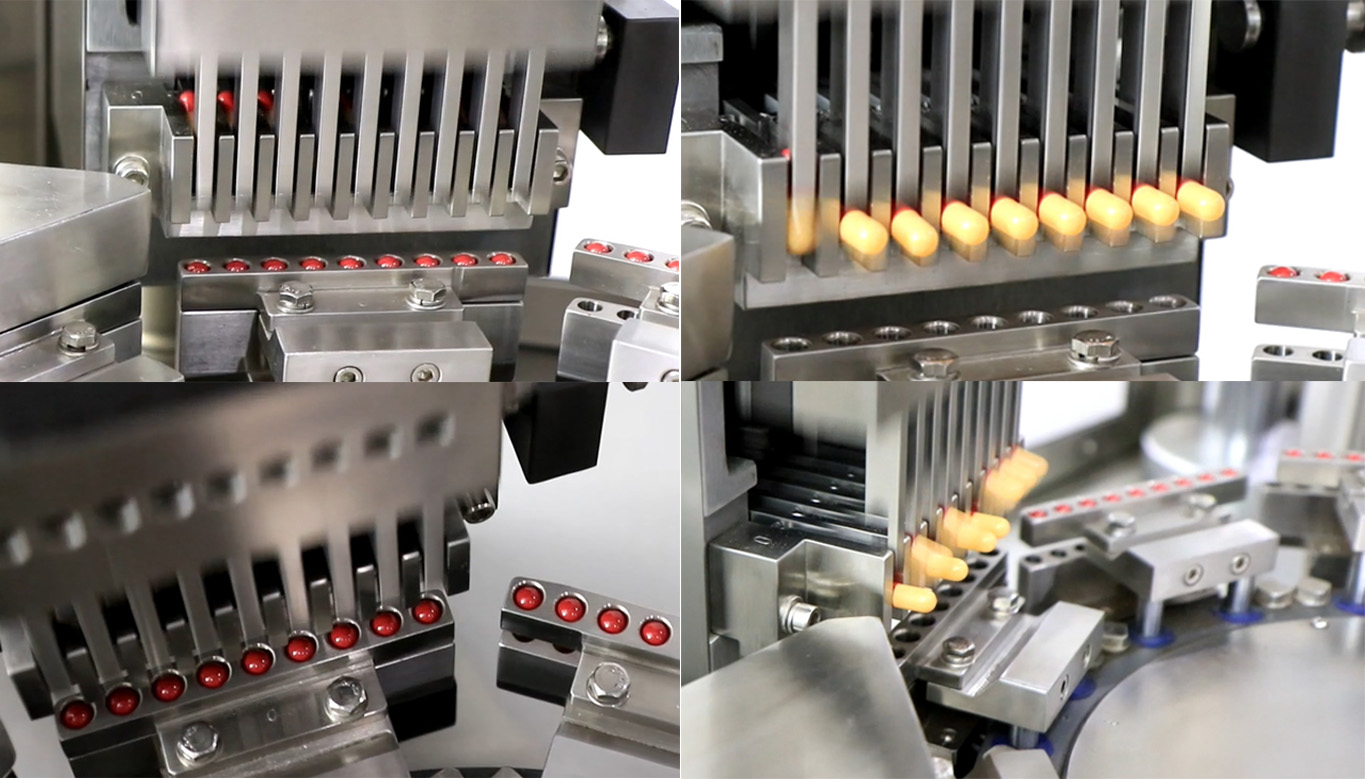

캡슐 먹이기

빈 캡슐은 세그먼트를 통해 세그먼트에 제공됩니다.공급기. 급지부는 경주 방식과 측면 푸셔가 원활하게 공급되도록 설계되었습니다. 경기 방식과 측면 푸셔의 간단한 구조로 인해 빠르고 쉽게 변경할 수 있습니다.

캡슐 충전 기계 캡슐 공급

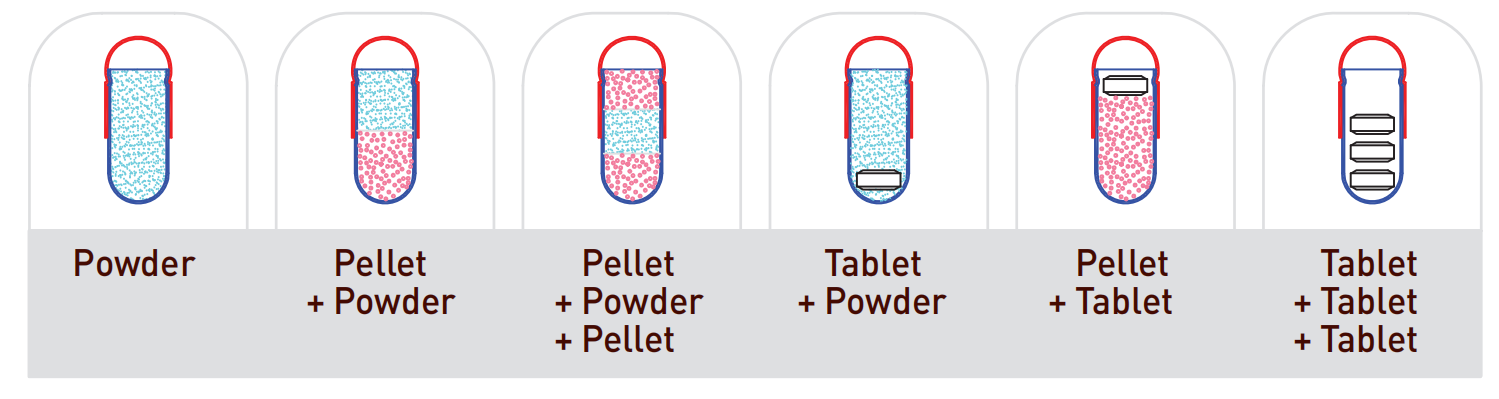

충전 조합

캡슐 채우기 기계 _ 충전 조합

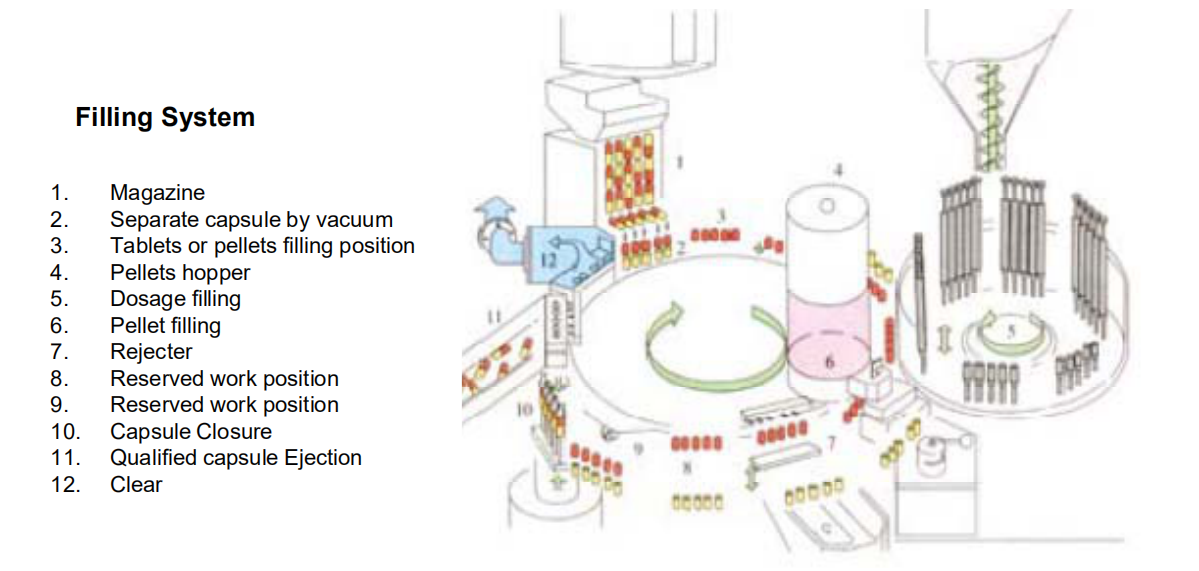

캡슐 채우기 기계 _ 충전 시스템

사용자에게 유익한 성능

1. 충진 구조는 모듈성뿐만 아니라 귀중한 설계, 신뢰성 및 낮은 마모 및 찢김으로 처리됩니다.

2. 불충분 한 분말, 불충분 한 캡슐 (선택적인 기능) 및 자동 감지의 기능으로

오작동이 발생합니다. 기계가 자동으로 알람을 울리고 작동을 멈출 수 있습니다.

3. 전기 제어 시스템 채택 PLC 및 속도 변조 전기 부품 유명한 상표를 선택,

선택적 인쇄 생산 데이터 시트;

4. 생산 구역과 주행 구역이 완전히 분리되어 있습니다. 모든 구성 요소는 다음으로 인해 쉽게 분해 할 수 있습니다.

특별한 디자인. 사용 된 재료는 제약 산업 요구 사항을 충족합니다.

5. 새로운 모델 구조, 12 작업 위치, 전체 닫고 간헐적 인 턴테이블, 상단 및 하단 모듈

단방향 운동은 매우 안전하고, 밀착 구조로 제품의 오일 오염을 완전히 방지합니다.

GMP 규정을 준수합니다.

6. 보어 충전량을 채택하십시오.

7. 전송 위치 : 고정밀 눈금 구조를 채택하십시오.


충진 메커니즘

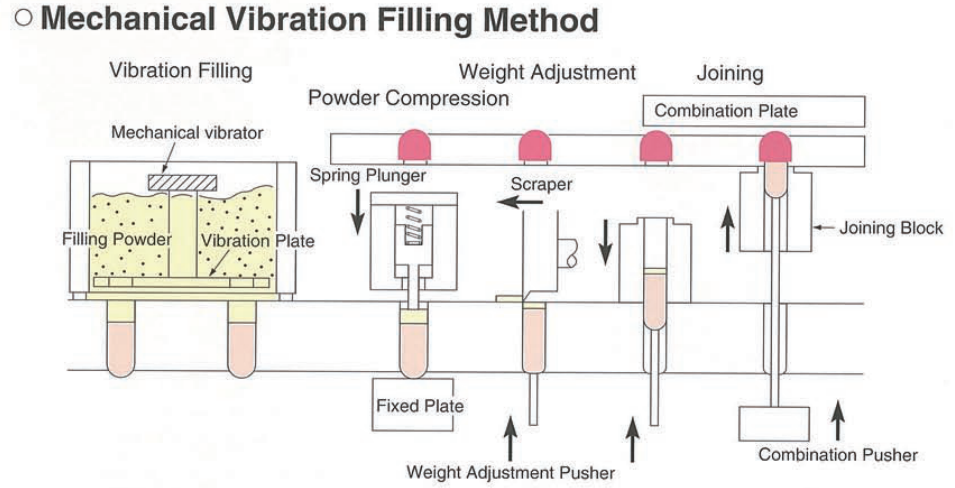

1. 파워 충진

캡슐 충전 기계 _ 전력 충진

캡슐 충전 기계 _ 전력 충진 2

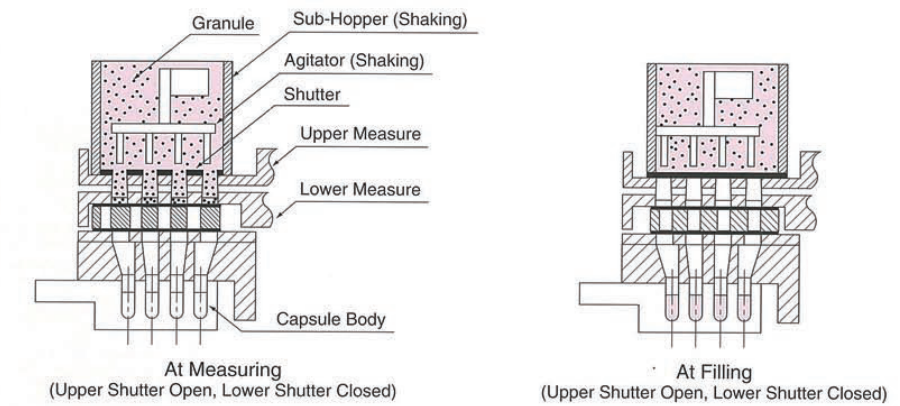

2. 그래뉼 충진

캡슐 충전기 _ 과립 충전


3. 오일 필링

캡슐 채우는 기계 _ 오일 필링

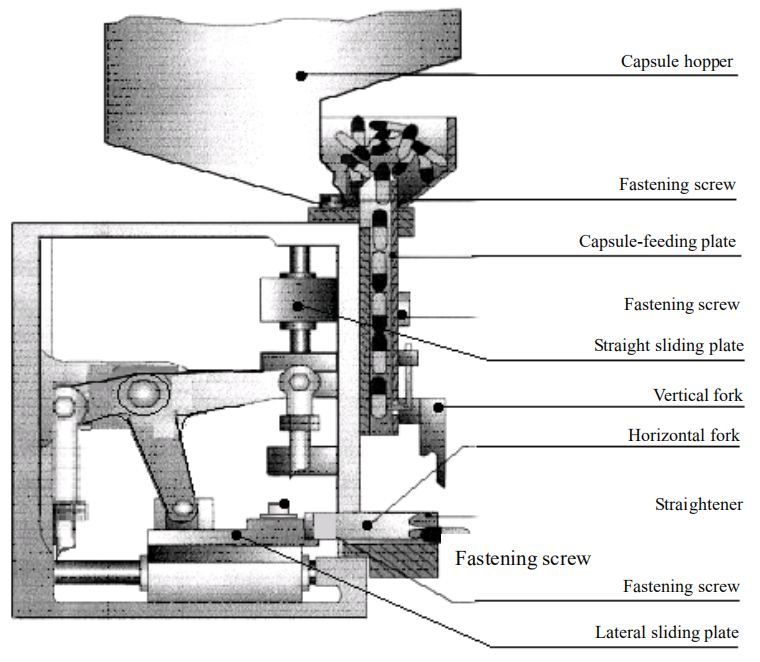

4. 캡슐 공급 메커니즘

캡슐 수유 메커니즘

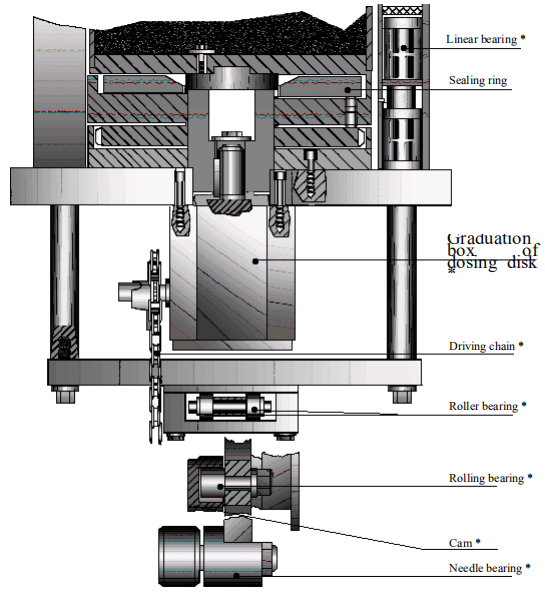

5.도징 장치의 구동 메커니즘

도징 장치의 구동 메커니즘


YOUTUBE: 자동 캡슐 충전기
